parámetro técnico
Voltaje de funcionamiento: DC12V + 10% (DC24V + 10%)
Corriente de trabajo: corriente de inicio 1000mA corriente de trabajo 140mA
Modo de desbloqueo: la línea negra (electrodo negativo) y la línea naranja son cortas para abrir, bloquear, pantalla LED, pantalla de estado de bloqueo, la retracción de la lengüeta de bloqueo es roja, la lengüeta de bloqueo es verde cuando está extendida.
Retardo de bloqueo: 0/3/6/9 segundos sintonizable
Tamaño de la lengüeta de bloqueo: lengüeta de bloqueo de acero inoxidable de 12,6 mm con una longitud de extensión de 15 mm + 1 mm
Tamaño del panel: 210L * 25W * 3H (mm)
El tamaño de la cerradura: 170L * 24W * 34H (mm)

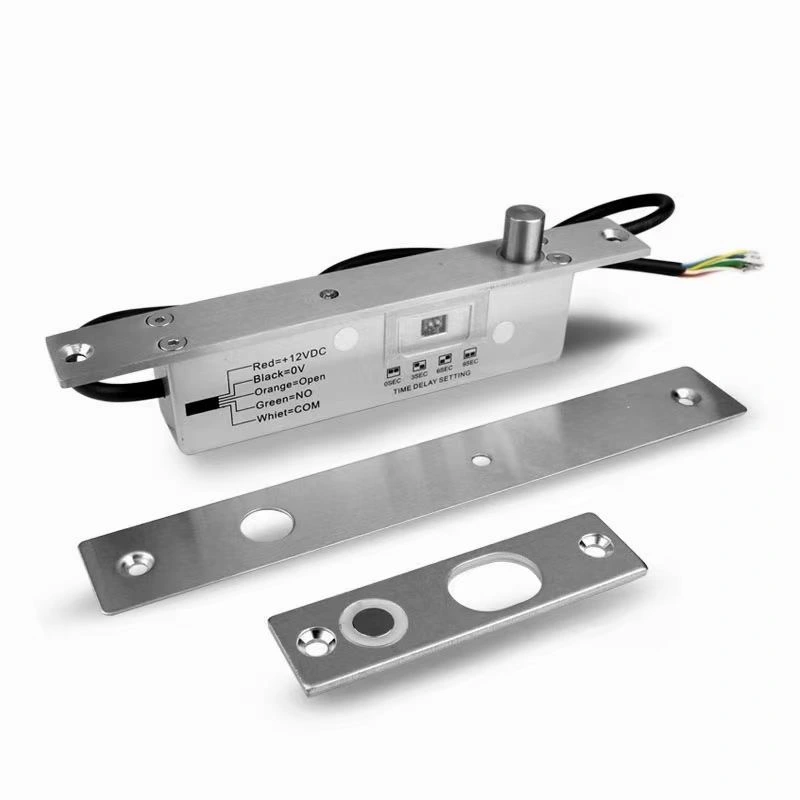

El tamaño de la placa de cierre: 90L * 25W * 3H (mm)
Instrucciones de cableado
1) la cerradura es adecuada para el montaje en la hoja de la puerta y no es adecuada para el montaje en el marco de la puerta.

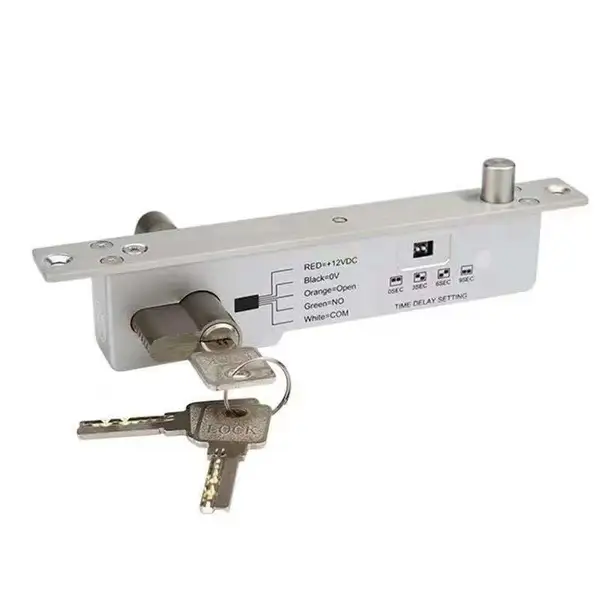

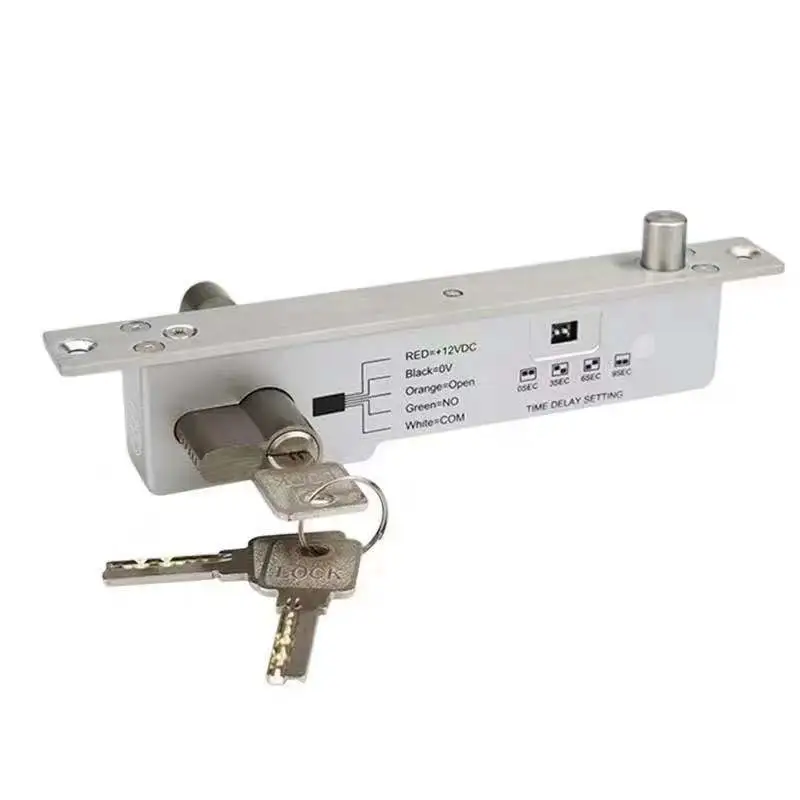

2) la línea de cerraduras eléctricas consta de cinco colores, rojo, negro, naranja, verde y blanco. La línea roja está conectada a la fuente de alimentación (+), la línea negra está conectada al electrodo negativo (-), la línea verde y la línea blanca son las líneas de señal de la puerta, y la línea naranja y la línea negra se pueden desbloquear corto.
Los métodos de conexión son los siguientes:
