технический параметр
Рабочее напряжение: DC12V + 10% (DC24V + 10%)
Рабочий ток: пусковой ток 1000 мА, рабочий ток 140 мА
Режим разблокировки: черная линия (отрицательный электрод) и оранжевая линия закорочены для открытия, блокировка, светодиодный дисплей, отображение состояния защелки, отвод язычка замка красный, язычок замка зеленый при выдвижении.
Задержка блокировки: 0/3/6/9 секунд настраиваемая
Размер язычка замка: язычок замка из нержавеющей стали 12,6 мм с удлинением 15 мм + 1 мм
Размер панели: 210L * 25W * 3H (мм)
Размер замка: 170L * 24W * 34H (мм)
Размер защелки: 90L * 25W * 3H (мм)
Инструкции по подключению
1) замок подходит для установки на дверном полотне и не подходит для установки на дверной коробке.

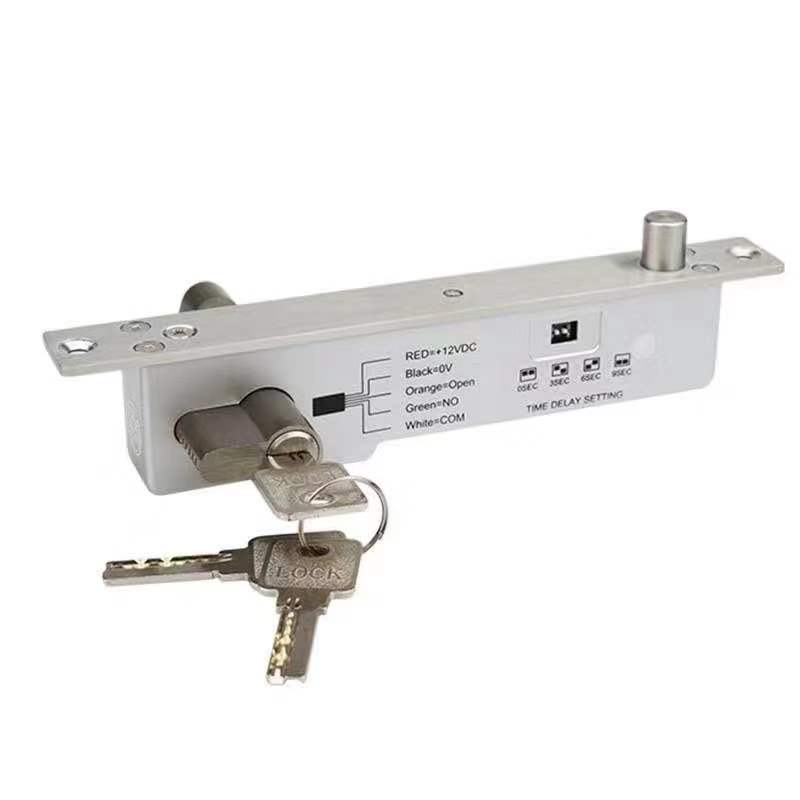

2) линия электрозамка состоит из пяти цветов: красного, черного, оранжевого, зеленого и белого. Красная линия подключена к источнику питания (+), черная линия подключена к отрицательному электроду (-), зеленая линия и белая линия являются линиями стробирующих сигналов, а оранжевая линия и черная линия могут быть разблокированы короткая.

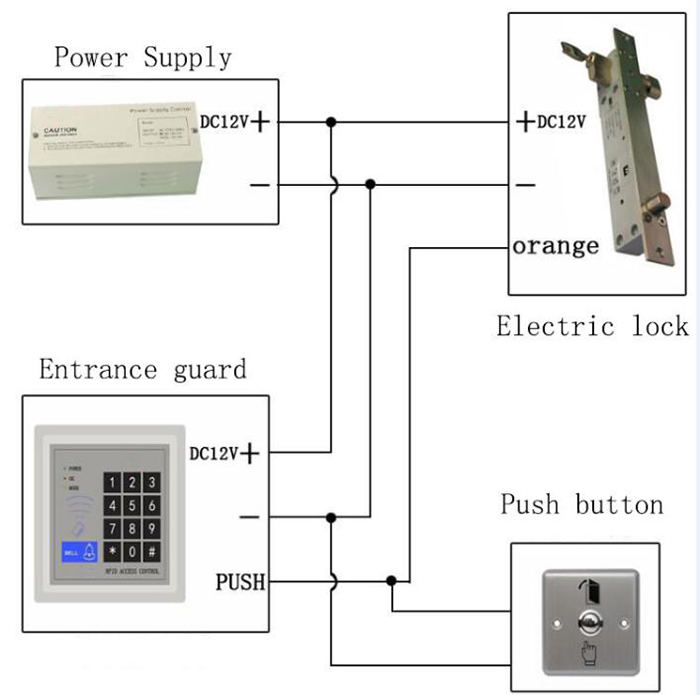

Способы подключения следующие:
